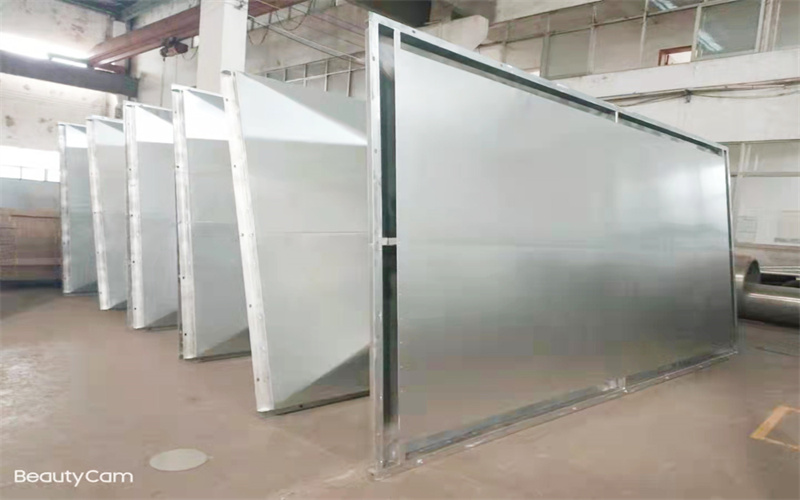

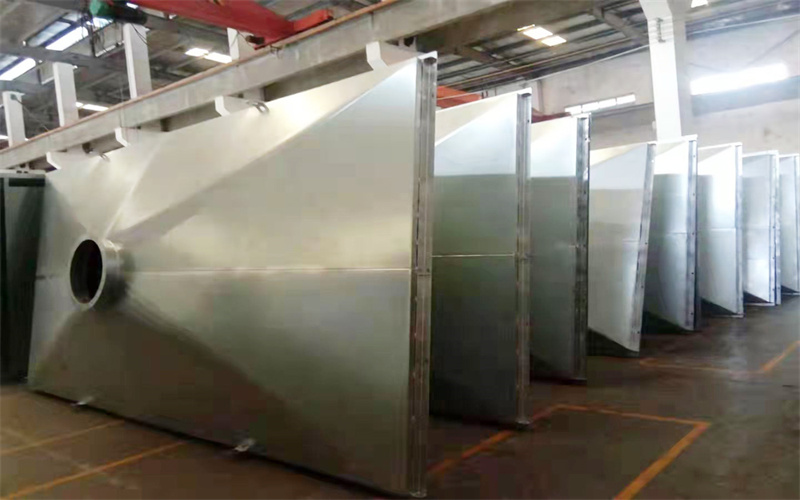

用于VOCs 收集的外部排风罩一般分为顶吸罩和侧吸罩。外部排风罩的设置应尽量靠近VOCs 散发源。外部排风罩的控制点为距排风罩开口面最远处的VOCs 无组织排放位置，控制风速取0.3～0.5 m/s。当室内气流动小或有利于捕集时，控制风速取下限；当室内有扰动气流或连续生产产量高时，控制风速取上限。科联环保技术供图如下

  ①顶吸罩

顶吸罩宜与VOCs 散发源形状相似，并完全覆盖散发源。顶吸罩应设裙边，当边长较长时，可分段设置。罩口平均风速取值如下：

  ②侧吸罩

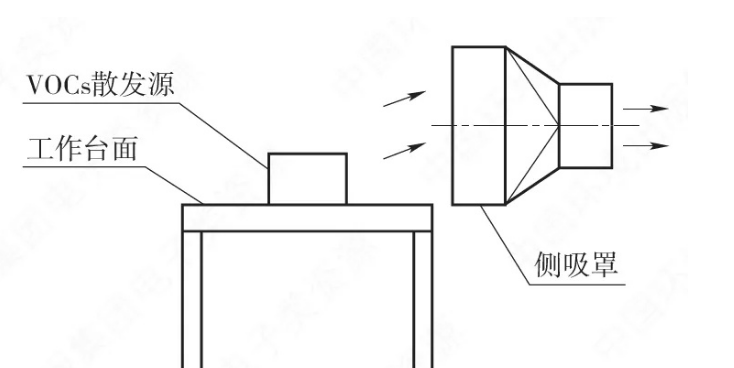

    侧吸罩的形状应适应VOCs 的排除，其罩口长度不应小于VOCs 扩散区的长度（如图下）。当扩散区较宽时，侧吸罩应分成两个或多个设置。排风罩应尽量靠近VOCs 散发点，侧吸罩与VOCs 散发源的距离不宜大于800 mm。排风罩的设置应避免横向气流干扰。
