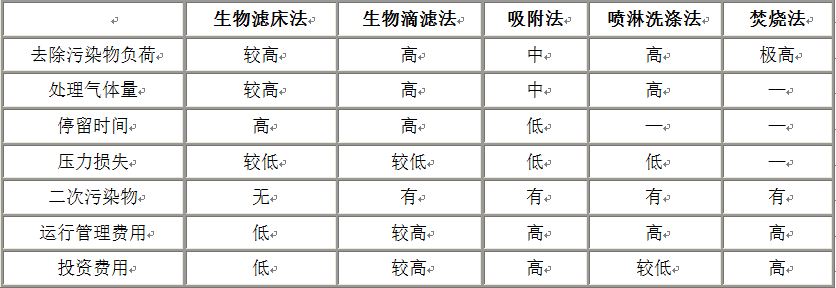

有机废气治理工艺比较

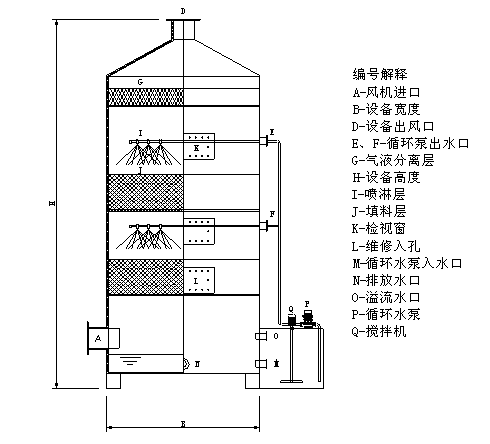

吸收塔结构：

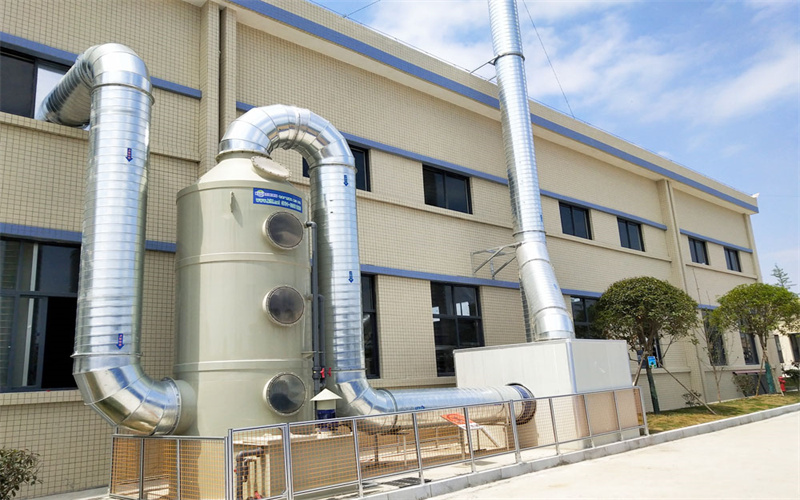

        酸雾净化塔为圆筒型结构形式，全塔由三部份组成，即贮液、进气、喷淋、脱水和出气，耐酸水泵装在外侧，与塔进、出口管连接，塑料球分别装在喷淋内。喷淋吸收塔为PP或玻璃钢一体成型，结构紧凑，耐腐蚀，耐高温，外表光滑；除水部份：塑料制隔离式产生水气分离；喷水部：高压喷水产生雾状，分上下两段扩大接触处理提高功能；填充物：海胆型或皇冠型高性能填料，PP 质一体成型；循环水槽需有防溢水口，50mm 水位溢水排放管；观察窗：5mm厚透明压克力板制；自动加水装置：浮球液面自动控制式。

    填料是吸收塔的核心，它提供了塔内气液两相的接触面，填料与塔的结构决定了塔的性能。填料必须具备较大的比表面，有较高的空隙率、良好的润湿性、耐腐蚀、一定的机械强度、密度小、价格低廉等。常用的填料有拉西环、鲍尔环、空心球等填料。

设备原理：
       需处理的有机废气，由离心风机压入吸收塔，进入塔体后，垂直向上与喷淋段自上而下的吸收液起吸收反应，使废气浓度降低，然后继续向上进入填料段，废气在塑料球打滚再与吸收液起中和反应，使废气浓度进一步降低后进入脱水器段，脱去液滴，净化后的气体排出。

        收塔适用于快速和瞬间反应的吸收过程，多用于气体的净化。该塔结构简单，易于用耐腐蚀材料制作，气液接触面积大，接触时间长，气量变化时塔的适应性强，塔阻力小，压力损失为300～700Pa，与板式塔相比处理风量小，空塔气速通常为0．8～2/s，气速过大会形成液泛，喷淋密度6～8m3/(m2，h）以保证填料润湿，液气比控制在2～10L/m3。吸收塔不宜处理含尘量较大的烟气。  10L/m3。吸收塔不宜处理含尘量较大的烟气。

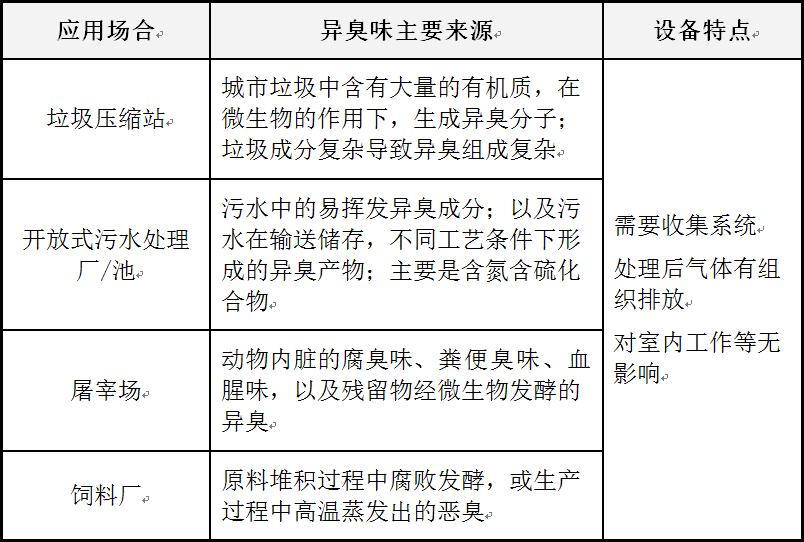

喷淋塔使用范围
