不锈钢焊接风管在施工和安装中有什么要求?本文就不锈钢焊接风管的安装要求、支吊架间距、布置及安装等问题专门为您安排,有需要的朋友可以了解。
安装要求
1、根据风管中心线找出吊杆的位置。单根吊杆可对称安装在风管中心线上。根据桥架螺孔间距或风管中心线对称安装双吊杆。
2、吊杆可根据吊杆形式焊接在吊杆上。也可以挂在衣架上。焊接后应涂防锈漆。
风管长时间需要安装一排支架时,先将两端支架固定好,再根据两端支架采用拉线法计算中间支架的标高。
3、安装顶管时,先用锤子将顶管固定在中间,再将顶管固定在中间。下管卡可根据管道情况固定。
4、风管支吊架间距设计无要求时,未保温风管应符合下表要求。当保温风管支架与吊架之间的间距无设计要求时,下表中要求的间距值乘以0.85。螺旋管支吊架间距可适当增大。
支吊架间距
1、支吊架不得安装在排气口或阀门检查孔处,以免妨碍操作。吊架不得直接悬挂在法兰上。
2、保温管不能与支吊架直接接触,应填充与保温管厚度相同的实心保温材料,防止“冷桥”的发生。
3、多氯甲苯风管的钢制风管也采用支吊架,但以吊架为主。支架间距按下表要求制作安装,但应做好以下几点:
① 支管较长时,支架应安装在靠近主管的一端。
② 支架的抱箍应使风管有一定的间隙,以利于风管的膨胀。

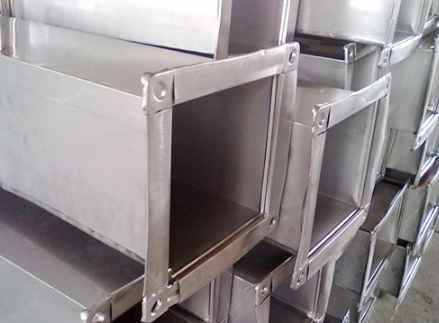

不锈钢风管布置安装
环箍:主要用于连接圆形风管和钢制螺旋风管。首先,将每个管段的两端滚出鼓肋,一端收缩成一个小开口。根据气流方向将小开口安装到大开口中。两端的鼓箍与外钢箍紧密连接。最后,将螺柱插入螺柱中间并拧紧。
插入式连接:主要用于矩形或圆形风管连接。先做连接管,然后插入两侧的空气管,然后用铆钉固定。
插头连接:主要用于矩形风管连接。在管道的两端插入不同类型的嵌件并压紧。
软管连接:主要用于风管与部件(如散热器、静压箱侧出口等)的连接。安装时,软管两端套在连接管外,然后用专用软卡箍夹紧。
以上为不锈钢风管安装施工要求。
