螺旋风管风管的材质及选用
信息来源:   发布时间:2020-8-27   浏览:
螺旋风管风管的材质及选用

所有的洁净间系统都会使用空调机组、高效过滤器过滤除尘系统,我们很多时候会特别关注DOP,关注空调机组能力,对于那些输送洁净风的血管---风道却关心得比较少。而整个空调系统中,其实占用空间最大的,就是它们。虽然我们在洁净间里很难看出它们的身影:

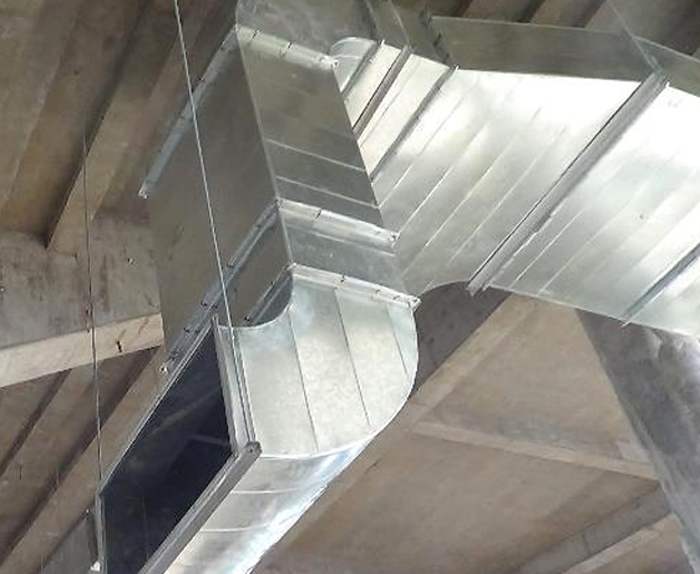

干净,整洁的洁净间里,没有见到风管的身影。然而,拆开洁净间的天花与立柱,我们就可以看到另一翻景象:

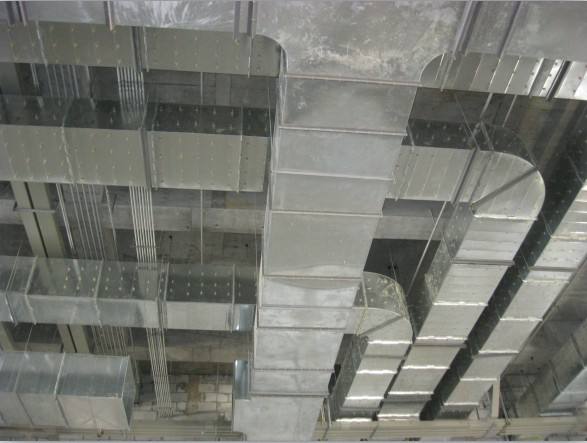

还有这样的:

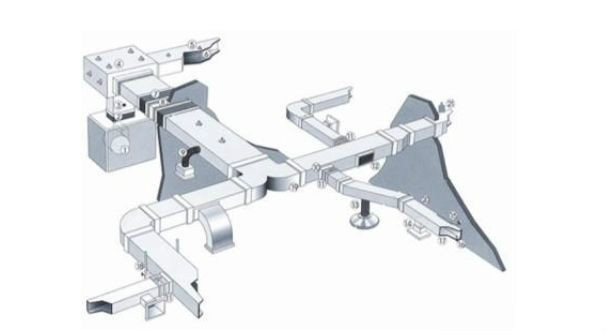

大量的风管,在技术夹层蜘蛛网般地密布着。有圆的,有方的,有金属的,也有非金属的。那么,它们都有些什么样的特点呢?



一般来说,通风系统的空调工程中,风管及其部、配件所用材料,可以分为金属材料和非金属材料两种。金属材料主要有普通酸洗薄钢板(俗称黑铁皮)、镀锌薄钢板和型钢等黑色金属材料。当有特殊要求(如防腐、防火等要求)时,可用铝板、不锈钢板等材料。非金属材料有硬聚氯乙烯板(硬塑板)、玻璃钢等等。细分下来,在市面上,常见的有以下几种:

其中:镀锌薄钢板是用普通薄钢板表面镀锌制成,俗称“白铁皮”。常用的厚度为0.5~1.5mm, 其规格尺寸与普通薄钢板相同。在引进工程中常用镀锌钢板卷材,对风管的制作甚为方便。由于表面锌层起防腐作用,故一般不刷油防腐,因而常用作输送不受酸雾作用的潮湿环境中的通风系统及空调系统的风管和配件。要求所有品级镀锌钢板表面光滑洁净,表层有热镀锌层特有的结晶花纹,镀锌层厚度不小于0.02mm。

而普通薄钢板由碳素软钢经热轧或冷轧制成。热轧钢板表面为蓝色发光的氧化铁薄膜,性质较硬而脆,加工时易断裂;冷轧钢板表面平整光洁无光,性质较软,最适合空调工程。冷轧钢板号一般为Q195、Q215和Q235,有板材和卷材,常用厚度为0.5~2mm,板材的规格为750 mm×1800mm、900mm×1800mm和1000mm×2000mm等。

使用铝板制作风管,一般以纯铝为主。铝板具有良好的导电、导热性能,并且在许多介质中有较高的稳定性。纯铝的产品有迟火和冷作硬化两种。迟火的塑性较好,强度较低,而冷作硬化的强度较高。为了改变铝的性能,在铝中加入一种或几种其他元素(如铜、镁等)制成铝合金板,其强度比铝板大幅度增加,但化学耐蚀性不及铝板。

硬聚氯乙烯塑料(硬PVC)是由聚氯乙烯树脂加入稳定剂、增塑剂、填料、着色剂及润滑剂等压制(或压铸)而成。它具有表面平整光滑,耐酸碱腐蚀性强(对强氧化剂如浓硝酸、发烟硫酸和芳香族碳氢化合物以及氯化碳氢化合物是不稳定的),物理机械性能良好,易于二次加工成型等特点。硬聚氯乙烯板表面应平整,无伤痕,不得含有气泡,厚薄均匀,无离层现象。

玻璃钢是以玻璃纤维制品(如玻璃布)为增强材料,以树脂为粘结剂,经过一定的成型工艺制作而成的一种轻质高强度的复合材料。它具有较好的耐腐蚀性、耐火性和成型工艺简单等优点。由于玻璃钢质轻、强度高、耐热性及耐蚀性优良、电绝缘性好及加工成型方便,在纺织、印染、化工等行业常用于排除腐蚀性气体的通风系统中。

下面,对我们常见的一些材质的风管进行对比,供参考:

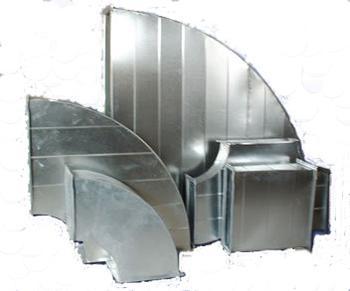

镀锌薄钢板风管:最早使用的风管之一,采用镀锌薄钢板制作,适合湿度较小的环境使用,易生锈、无保温、无消声、制作安装周期长的缺点。

消声性;无消声性能,自身震动会产生声音,必须加装消声器。

保温性:导热系数很大(为60.4 W/m.K) ,无保温性能,必须另外加包保温层及保护层。

防火性:不燃,但其真正的防火性能视保温层而定。

防潮性:易受潮腐蚀生锈。

强度:强度较高,抗静压能力强。

重量:容重为7870kg/m3 ,单位面积重量为10kg/m2~16kg/m2 。

清洗维护:需动用先进的风管清洗技术,耗资大、周期长。

施工安装方便性:管道较重,制作、安装周期长,管道尺寸及走向变更时费工费事。保温层在风管安装好后现场安装,工序繁琐。

适用场所:镀锌薄钢板风管属于传统产品,具有广泛的用途和使用场所,其优缺点早已被广大用户所了解认同。但由于其强度和结构的特殊性仍不可被完全取代。



无机玻璃钢风管:二十年余前中国发明的风管类型,采用玻璃纤维增强无机材料制作,遇火不燃、耐腐蚀、抗压能力强但较脆,受自重大影响易变形酥裂,无保温和消声性能,制作安装周期长。

消声性:无消声性能,隔声性能优于镀锌薄钢板风管,必须加装消声器。

保温性:导热系数大(为0.5W/m.K) ,无保温性能。

防火性:不燃,但其真正的防火性能视保温层而定。

防潮性:无易腐材料和部件,但因其为多孔材料,在长期潮湿环境下不建议使用。

强度:强度较高,抗冲击能力脆弱。

重量:容重为2100kg/m3 ,单位面积重量为11kg/m2~23kg/m2 。

清洗维护:需动用先进的风管清洗技术,耗资大、周期长。

施工安装方便性:管道笨重,不易搬运,强度较高,但比较脆弱,易受碰撞导致酥裂和破损。制作安装周期长,管道尺寸及走向变更时费工费时。消声和保温方面同镀锌薄钢板。

适用场所:无机玻璃钢风管属于次新产品,因其具有防火、防腐、隔噪的优点,是它曾一度抢占大半个风管市场,但近几年随着时间的推移,人们逐渐对无机玻璃钢风管的一些不足有所了解,使无机玻璃钢风管的市场份额逐渐缩小。

复合玻纤板风管:三十年前的美国发明的风管类型,以离心玻纤板为基材,内复玻璃丝布,外复防潮铝箔布(进口板材为内涂热敏黑色丙烯酸聚合物,外层为稀纹布/ 铝箔/ 牛皮纸) ,用防火粘接剂复合干燥后,再经切割、开槽、粘结加固等工艺而制成,根据风管断面尺寸、风压大小再采用适当的加固措施。

消声性:其管壁是一种多孔性吸声材料,可省去专用消声器。

保温性:导热系数小(平均温度24℃时小于1 W/m.K) ,有一定保温性能,不加装保温。

防火性:外层为铝箔,以不燃性玻璃纤维棉板为基材,防火性能好。

防潮性:受原料配比的制约,其防潮性能的稳定性较差。

强度:能满足一般通风空调的承压要求,最高可承受风压1500Pa。

重量:容重为64kg/m3 ,单位面积重量为2.8 kg/m2。

清洗维护:因其抗菌处理,细菌霉菌不易滋生,但却不宜清洗。

施工安装方便性:相对铁皮和玻璃钢风管质量较轻,材料搬用较容易,风管管径大时需要辅助性支架等。

适用场所:复合玻纤板风管是风靡一时的风管产品,目前仍在大面积使用。



布袋风管:又常被称作布风管、纤维织物风管,其实更专业的应该称为纤维织物空气分布器,是欧洲四十年前发明的由特殊纤维织成的柔性空气分布系统(Air Dispersion),是替代传统送风管、风阀、散流器、绝热材料等的一种送风末端系统。它是主要靠纤维渗透和喷孔射流的独特出风模式能均匀送风的送出风末端系统。具有面式出风,风量大,无吹风感;整体送风均匀分布;防凝露;易清洁维护,健康环保;美观高档、色彩多样,个性化突出;重量轻,屋顶负重可忽略不计;系统运行宁静,改善环境品质;安装简单,缩短工程周期;安装灵活,可重复使用;系统成本全面节省,性价比高等种种优点。

消声性:其管壁为柔性纤维织物,本身就是声音的不良导体和吸收体,自身不会产生声音,还可以一定程度上吸收设备噪声,随着管道的延长,效果更为明显,可省去专用消声器。

保温性:风管保温的目的在于防止能量流失及风管表面凝露。法瑞管反其道而行之,利用纤维织物本身的渗透性,在风管表面形成冷气层,使得管壁内外无温差,因而不会凝露,达到了普通风管采用大量保温材料所达到的同样的效果。

防火性:布风管的防火特性取决纤维材质,法瑞管采用的是德国产永久阻燃涤纶纤维,达到GB8624-2006 B级防火标准。(防火等级达到A级标准的材料,为玻璃纤维材料,不防凝露,抗老化能力差,寿命短,在空调场所不建议使用)

防潮性:材料均为德国进口涤纶材料,防潮性能最佳,在游泳馆、食品厂、纺织厂等高湿环境下可以长期使用。

强度:柔性材料,耐压大于2000Pa。

重量:单位面积重量小于0.25kg/m2

清洗维护:直接放入工业洗衣机清洗,易拆装。

施工安装方便性:重量仅是复合风管的1/100,安装极其简单,一般的工程甚至可实现单人独立安装,因为采用钢绳悬挂,对建筑物结构要求低,例如北京奥运临时餐厅的临时性帐篷就采用了这种风管。

适用场所:布袋风管近年引入中国的送风,由于其安装方便,送风均匀,易清洗的特点弥补了传统风管的不足所迅速被国人接受,广泛用于不吊顶的高大空间。



当然,风管系统里,不仅仅是风管这一项,还有大量的配件,如螺栓、螺母、铆钉、垫圈等紧固件。
