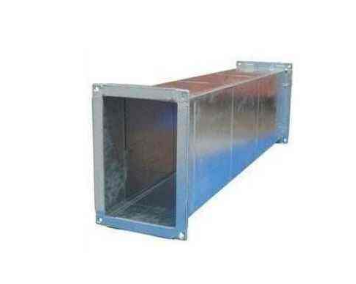

1、管道工程量计算。风管制作安装按图示不同规格以展开面积计算,不扣除检查孔、测定孔、送风口、吸风口等所占面积,定额计量单位为“10m2”。

　　圆管F=ADL

　　矩形管F=SL

　　式中:F一不锈钢风管展开面积(m2)

　　D—圆形风管直径(m)

　　S—矩形风管周长(m)

　　I一管道中心线长度(m)

　　A一表示314

　　■工程量计算时,不锈钢风管长度一律以施工图中心线为准(立管与支管以其中心线交点划分),包括弯头、三通、四通、变径管、天圆地方等管件的长度,但不包括部件(如阀门)所占长度。直径和周长按设计图示尺寸为准展开,咬口重叠部分

　　已包括在定额内,不得另行增加。

　　■计算不锈钢风管长度时,应扣除的部件长度为:蝶阀L=150m;对开式多叶调节阀L=210m;圆形风管防火阀L=D+240mm(D为风管直径);矩形风管防火阀L=B+240m(B为风管高度);止回阀L=300m;密闭式斜插板阀L=D+200m(D为风管直径)

　　2、风管导流叶片的工程量均按图示叶片面积计算。

　　3、柔性软风管安装工程量按图示管道中心线长度以“m”为单位计量,柔性软风管阀门安装以“个”为单位计量

　　4、软管(帆布接口)制作安装工程量,按图示尺寸以“m”为单位计量

　　5、风管检查孔工程量,按定额附录四“国际通风部件标准质量表”计算

　　6、风管测定孔制作安装工程量,按其型号以“个”为单位计量。

　　通风空调管道、设备筒体刷油及绝热工程

　　通风空调管道、设备筒体刷油及绝热工程应执行《全国统一安装工程预算定额》第十一册相应子目。

　　1、管道、设备筒体的除锈、刷油。

　　(1)管道、设备筒体的除锈、刷油工程量以表面积“m2”为单位计量

　　(2)通风空调部件和吊托支架的除锈、刷油工程量,以质量“kg”为单位计量。

　　(3)各种管件、阀门及设备上人孔、管口凸出部分的除锈、刷油已综合考虑在定额内,不另行计算。

　　2、管道、设备筒体的防腐

　　(1)管道、设备筒体的防腐工程量以表面积“m2”为单位计算。

　　(2阀门、弯头、法兰的防腐工程量以表面积“m2”为单位计量
