现长沙比亚迪选焊和清洗车间已做排风及部分线体环保处理。现委托我司做真环保处理系统。对现场废气系统进行重新工艺设计、楼顶设备布置及施工等。
经现场勘查，选焊车间主要为工件机器自动点焊、涂三防漆、点胶等；主要考虑点焊中的少量粉尘（锡烟、铅尘、助焊剂油雾），三防机点胶工艺的少量有机废气及恶臭。选焊车间部分废气来自清洗线后的烘干工序，废气成分同选焊车间。
清洗车间主要为排气中的弱乙二醇醚气味，依据客供MSDS判断废气为弱碱洗废气，切易溶于水；现场勘查，楼顶排风口刺激性味道重。
设计基本出发点：
（1）、客供楼顶排口数量及对应排风机铭牌参数。
（2）、处理难度：属于一般难度处理废气。
（3）、使用原料的MSDS。
二、废气净化系统设计
2.1 设计依据及参考资料
《大气污染控制技术手册》
《简明通风设计手册》
《废气处理工程设计手册》
2.2 设计标准
2.2.1 国家标准
GB 16297-1996 《大气污染物综合排放标准》
GBZ 2-2002 《工作场所有害因素职业接触界限》
GBZ 2.1-2007 《工作场所有害因素职业接触界限化学有害因素》
GB 50019-2003 《采暖通风与空气调节设计规范》
DB 12/524-2014 《工业企业挥发性有机物排放控制标准》
GB 3096-2008 《声环境质量标准》
GB/T 16157-1996 《固定污染源排气中颗粒物和气态污染物采样方法》
2.2.2 客户要求
1、废气经处理排放达到环保要求。
2、节能高效、维护量小、耗材少、投资经济性好。
2.3 废气净化系统设计
2.3.1 工艺设计
根据业主提供的排风参数及现场勘查，选焊车间设计一套50000风量废气处理系统，清洗车间设计一套47000风量环保系统。
具体工艺路线为：
选焊车间：碱洗塔喷淋+干式除雾器+活性炭吸附设备+离心风机+烟囱排放。
清洗车间：酸洗塔喷淋+干式除雾器+活性炭吸附设备+离心风机+烟囱排放。
2.3.2 工程范围
本设计方案包括废气收集风管布置(楼顶排口)及废气处理设施的处理工艺、总平面布置、管道系统、设备及安装、电气及自动化、仪表自控等设计。主要范围从外墙排口废气收集到楼顶净化气体达标排放。
甲方须将电源和水源连接至设备位置，控制配电箱放置设备15m范围之内，系统内部的控线缆及循环水管由乙方负责。
废气收集系统：从车间外墙废气排口收集到楼顶废气系统。
依据方案设计，原风机压力低，无法利旧，需要拆除；另楼顶部分管路及现有的环保处理设施需要拆除。
2.3.3 管道系统设计
选焊车间废气成分判断无腐蚀等，主要废气源为点焊过程锡烟、铅尘、助焊剂挥发的油雾；三防、点胶过程挥发出的有机废气及刺激性异味，管道设计采用镀锡螺旋管。主要管径规格为Φ450mm、Φ650mm、Φ800mm、Φ900mm、Φ1200mm。
另楼顶烟囱设计用3mm镀锌板焊接制作。
清洗车间废气成分判断无弱碱洗废气，主要废气源为乙二醇醚废气及刺激性异味，管道设计采用进的喷淋塔前采用PP管焊接制作。主要管径规格为Φ300mm、Φ550mm、Φ700mm、Φ1200mm。
另楼顶烟囱设计用3mm镀锌板焊接制作。
2.3.4 楼顶设备及管道布置图
具体见CAD设计图。
2.3.5 设备配置清单
选焊废气系统 序号 名称 规格 单位 数量
1 碱洗塔 φ2800mm*5500mm，pp材质，底板15mm，塔身12mm，2层喷淋1层除雾，7.5KW水泵 套 1
2 碱洗塔 φ2500mm*5500mm，pp材质，底板15mm，塔身12mm，2层喷淋1层除雾，7.5KW水泵 套 1
3 加药系统 φ1000mm*1200mm，pp材质，配一台电磁计量泵，1台PH计，不带自动搅拌功能（需要客户添加液碱） 套 2
4 干式过滤器 碳钢烤漆：2000*2200*2000mm（L*W*H），2mm板焊接，内置金属网过滤器，过滤风速＜2.5m/s 套 1
5 活性炭吸附箱 碳钢烤漆：2560*1170**2730mm
（L*W*H），2mm板焊接，100*100*100mm蜂窝炭，约1.62m3 套 1
6 离心风机 4-72 12.5C 55KW-4 台 1
7 电气控制箱 碳钢烤漆，室外双门电柜，元器件施耐德，变频器ABB 套 1
8 镀锌管道 / 批 1
9 烟囱 Φ1200mm 根 1
10 烟囱支架及采样平台 碳钢型材焊接刷漆 套 1
楼顶安装基础不含
选焊废气系统 序号 名称 规格 单位 数量
1 酸洗塔 φ2000mm*5500mm，pp材质，底板14mm，塔身10mm，2层喷淋1层除雾，5.5KW水泵 套 3
2 加药系统 φ1000mm*1200mm，pp材质，配一台电磁计量泵，1台PH计，不带自动搅拌功能（需要客户添加液态酸） 套 3
3 干式过滤器 碳钢烤漆：2000*2200*2000mm（L*W*H），2mm板焊接，内置金属网过滤器，过滤风速＜2.5m/s 套 1
4 活性炭吸附箱 碳钢烤漆：2560*1170**2730mm
（L*W*H），2mm板焊接，100*100*100mm蜂窝炭，约1.62m3 套 1
5 离心风机 4-72 12.5C 55KW-4 台 1
6 电气控制箱 碳钢烤漆，室外双门电柜，元器件施耐德，变频器ABB 套 1
7 PP风管 / 批 1
8 烟囱 Φ1200mm 根 1
9 烟囱支架及采样平台 碳钢型材焊接刷漆 套 1
楼顶安装基础不含
四、设备配置介绍
4.1 高效节能通风机
风机进风空气动力性能设计保障废气净化系统排气动能需求。风机设计满足《公共建筑节能设计标准》要求。
1）根据计算车间内总吸风量（排风量）Q总吸，管网漏风附加率取5%，即K1 =1.05;废气净化系统漏风率按5%考虑，即K2=1.05; 由此可以计算出风机的计算值。
2）根据以上计算出的风机的风量和核算压损，查风机手册表可知，选择合适规格风机。
风机采用4-72系列通风机，该类风机具有优越的空气动力特性、运行点准确、高效区域宽广、振动小、噪音低、寿命长等特点。效率、轴承采用SKF的标准产品。其叶轮和轴承在制造厂内完成静平衡和动平衡试验。
风机轴承便于调整、维护，有方便添加润滑脂的装置，润滑脂的型号和更换的维修时间表在维修手册内提供。
电动机采用知名（西门子等）三相异步电动机品牌，具有良好的可靠性，节能效果显著。电动机为全封闭鼠笼式耐湿热型的标准产品，绝缘等级为F级，电源电压为380V/50Hz，电机安装、调整方便。电动机能满足在温度≤55℃，相对湿度≤100%的环境中存储和连续运行。
刚性风机架：离心风机和电机安装在同一钢制风机架上，可方便地调节皮带的松紧。风机和电动机装配固定于一个公用底座上，配有制造工厂提供的减振架，出风口有一个灵活软接头与箱体连接。风机设有弹簧隔振装置,风机段设有检修门，在皮带的异侧。
4.2 喷淋塔
喷淋还可以净化粒径大于10 μm颗粒物，并捕获水溶性VOCs（部分包裹在颗粒物中，部分溶解在水中），包括有机废气中的酯类、醚类、醇类、酮类，这部分水溶性致臭VOCs去除。
我公司立式喷淋塔对废气进行预处理，具有布水均匀、塔内构件少、运行阻力小、接触面积大、气液传质效果好等优点。塔体材质为PPS，采用鲍尔环双层设计。其结构形式如图所示。
4.3 活性炭吸附设备
图6-4. 活性炭吸附箱结构净化流程原理图
活性炭吸附法是利用活性炭表面存在的分子范德华引力和化学键，将 VOCs 组分吸附在活性炭固体表面，从而将 VOCs 从废气中分离的一种净化方法。活性炭的孔径分布广，微孔发达，吸附过程快，能够吸附分子大小不同的物质，它对非极性、疏水性物质的吸附有较好的选择性。CNC的有机废气经过喷淋水洗后，大部分被吸收，但有少部分疏水性VOCs仍留在废气中。因此，这部分VOCs能被活性炭吸附除去。
净化吸附残留废气中少量疏水性VOCs，净化效率达90%。
五、运输、安装、调试方案
5.1 运输
5.1.1 运输注意注意事项
1、按照事前双方商定的安装程序
2、选用超长型汽车运输，牢靠固定，加盖防雨布，办理好货物价值的全额保险工作。
3、长途车辆在承制方出发前明确通知需方到达的时间并做好接车、卸车和进入需方场地的通行工作。
4、买方须提供装卸需要的塔式吊车或汽车吊。吊装工作由持有效证件的具有一定经验的人员担任，且对现场采取临时安全控制措施。
5、为防止损伤已装修的地面及绿化地，必要时用木板或铁板铺垫。
6、装、卸及主机安装工作宜在白天无雨状况下进行，必须夜间进行时，应保证足够的照明度。
7、所有起吊用具必须事先进行严格的质量检查。
5.2 安装方案
5.2.1 安装目标
我们施工组织设计的指导思想是：“急客户所急，想客户所想，以质量为中心，努力创造精品工程，吸引和满足未来的客户；以客户的利益为根本，实施科学、系统、有效的管理，帮客户减少成本、实现效益最大化、为客户创造价值”。为达到我公司所确定的目标，施工项目工程部决定从现场管理着手，从思想观念着手，从落实规范着手，在施工中突出“严”、“细”二字，精心组织、细心施工，优质高速地完成施工任务。
充分发挥我公司的技术优势，科学合理地组织各专业施工的交叉作业，全面、高速优质完成该工程施工，并达到发下目标：
1、工程管理目标
工程实施项目法施工管理，建立完善的组织机构和质量保证体系，贯彻实施我公司倡导的“经营理念、企业文化、过程精品、业界形象”的管理理念，确保各项目标顺利实现，保障现场施工文明有序，管理工作有条不紊。
2、工程质量目标
工程按国家现有技术规范、规程验收，要求达到设计目标及优质验收标准，工程质量要求达到合格100%，确保杜绝质量事故，消除质量通病。
3、工程安全、文明施工目标
在工程的施工中杜绝任何安全事故的发生。严格按照有关施工现场文明施工管理规定，并实现“五无”目标：无重伤，无死亡，无倒塌，无中毒，无火灾。
4、工程工期目标
我司将进行科学、严密的管理及施工安排，严格按照施工进度表及合同工期，并根据过程中的优化，以确保工期目标的实现和提前。
5、服务目标
以“服务、服务、再服务，客户、客户、再客户”为服务宗旨，信守合约，恪守承诺，积极接受并服从客户和监理对工程质量、进度及计划的协调和现场的管理与监督。
6、项目部目标
项目经理负责制，建立完善的的管理团队，将“精心组织、细心施工、严格管理、稳定指挥”的管理方针，贯彻整个项目管理中，确保上述目标的圆满执行。
5.2.2 安装要求
系统安装符合GB50275《压缩机、风机、泵安装工程施工及验收规范》、GB50231《机械设备安装工程施工及验收通用规范》、GB50252《工业安装工程施工质量验收统一标准》等的技术要求。
5.3 系统调试
5.3.1 调试条件
系统调试之前，我公司将落实现场是否具备调试条件。需确认的主要内容包括：设备安装是否完成；通风系统安装是否完成；给排水系统安装是否完成；电源是否到位。
为保证安装调试工作的顺利进行，需要客户能够无偿提供相关支持。
我公司负责系统的安装调试，将严格按照安装调试流程进行工作，预计调试将在5个工作日完成。
六、售后服务
6.1 售后技术保障
我公司配备有高素质的工程技术服务工程师，专门负责售后服务工作。方便及时为用户提供优质满意的服务是我公司的承诺。
（1）设备主机保修一年，保修期从设备安装调试完毕之日起计算。
（2）保修期内服务承诺：如设备在运行过程中出现故障，在接到客户方通知后立即做出反映，如电话中可以了解解决的在电话中排除故障，在确认必须售后服务人员赶到现场解决的，售后服务人员接到通知后24H内赶到现场。（广东省内24H赶到现场，中国境内各大城市48H赶到现场）
（3）设备实行终身维修，我公司确保长期稳定供应备品、备件。
（4）“SOV”灵巧增值定制服务，以柔性工业设计方案为客户量身定制。
（5）本售后服务为了保障客户得到满意、优质的售后服务，销售商、代理商、渠道商、办事处将在索赔期内设备磨合期后对用户所购买的部分设备进行一次免费检查。由于不同的设备磨合期不同，销售商、代理商、渠道商、办事处将建议在合适的时候进行这项必要的检查。客户有义务将设备运到销售商、代理商、渠道商、办事处指定的维修车间（专业维护地点）进行检查，客户将承担和此项检查有关的电话费用或此费用补偿给相关销售商、代理商、渠道商、办事处。运用干将工业环境科技物联网程控监控系统的产品，客户有义务支付一定的诊断测试费用。
6.2 售后培训
本售后服务安装调试验收合格后，对用户人员进行现场使用及维护培训。客户亦可专派工程技术人员、操作人员到湖南干将工业环境科技有限公司进行专业操作、初级保养、初级维护、设备基础异常排除等相关技术增值服务培训。针对购买干将工业环境科技设备的客户进行终身制免费培训服务，提供由售后服务带来的一系列相关的增值技术培训。提供免费专业级新设备使用，初级保养，维护培训；物联网远程程控控制监控实施运行培训及行业最新科技最新技术应用、使用、操作等培训。
七、公司介绍
7.1 企业简介
长沙科联环保科技有限公司坐落于国家级长沙经济技术开发区，星沙工业园、我们以“科技创新，联合共赢”为企业宗旨，以“健康、舒适、节能、环保”为经营理念，以“质量好、服务好、信誉好”三好服务理念。
我们致力于空气、水、制冷、暖通等环境的调控，为大众打造节能、舒适、健康环保的工作学习环境和家居生活环境，为人工环境做较好的诠释。
本公司具备含工程整体设计、环保设备及配套管路制造、工程总施工维护等整体服务。
十年间我们成立了以环保设备为主的专业综合性环保设备公司-主要生产滤筒除尘器，焊烟除尘器，布袋除尘器，UV光解设备，高压静电除尘设备，脱硫设备，活性炭吸附设备等。
我们成立了专业配套设备管件公司-主要生产制造除尘螺旋风管及除尘设备，滤筒除尘器、布袋拼装式除尘器、不锈钢螺旋风管与焊接管、碳钢焊接管、RTO自立式烟囱、锅炉双层烟囱管件，共板法兰风管等各类钣金管道，为湖南较为大型风管加工制造企业。
我们拥有专业卓越的施工团队-成立了专业安装施工公司，从业人员配有焊工证，登高证，电工证，项目经理证等。长期与湖南各大中央空调、环保公司及设计院合作、为各厂家提供一站式服务。
公司引进三条国内国际较先进的螺旋风管自动生产线、风阀防火阀生产线两条、激光镭射高精度下料，数控折弯，全自动高精度卷板等。各类钣金异形件全程数控下料、采用西班牙进口LANTEK排版下料软件、从环保设备的生产到设备配套管件生产无缝隙对接，很大程度的保障产品质量与交期，为广大客户创造价值。
经过我们十年的努力，我们提供的产品与服务已成功在航空领域，陕飞集团整机喷涂车间-成飞集团整体喷涂车间-南昌洪都航空整体喷涂车间，白云机场航站楼部分通风，中航工业集团车间废气治理，、中国兵器江南机械集团、株洲608所航空发动机油雾治理，梅岭化工车间除尘等。
汽车制造行业-上海大众长沙工厂、广汽菲克集团、广汽三菱、长沙比亚迪、众泰汽车、意大利熙迈汽车发动机制造有限公司、德国博世、索恩格、日本住友橡胶、美国江森等。
重工与高铁、地铁、水电站板块的-中车株洲电力机车厂、中国铁建地铁隧道盾构通风除尘、三一重工集团车间送风、中联重科RTO管路系统、长沙地铁通风项目、智利新河水电站、越南松绑水电机房送排风系统等。
长期合作配套工程公司-中国电子第四建设工程有限公司、中国核工业集团、湖南建工集团、湖南安装二分公司、三分公司。主要配套范围有-车间通风降温、烤漆车间通风换气除尘、焊接车间烟尘排放处理、车间VOCS废气治理，餐厨垃圾臭气治理、汽车尾气排放治理、车间除尘、洁净车间送风等工程服务。
八、项目实施图片

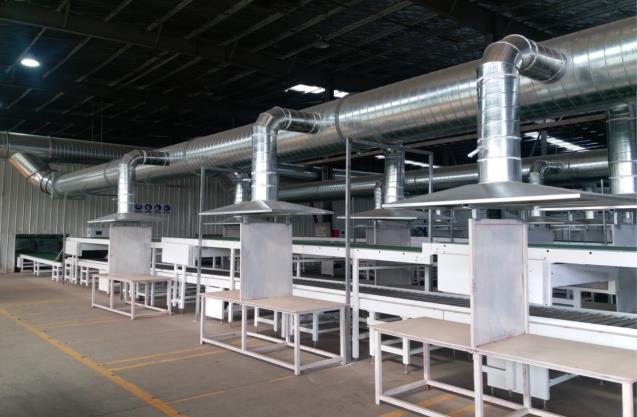

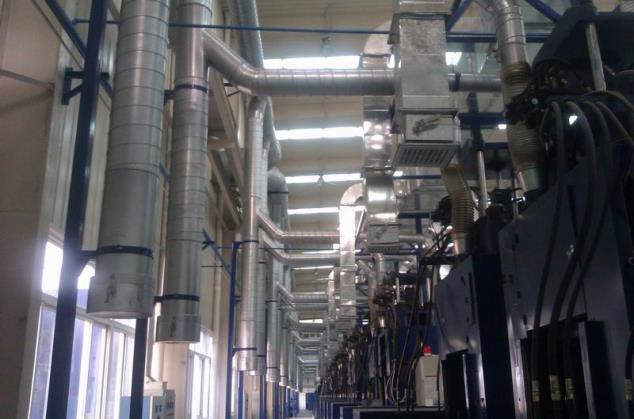

薄云制动，汽车刹车盘粉体压结车间粉尘治理

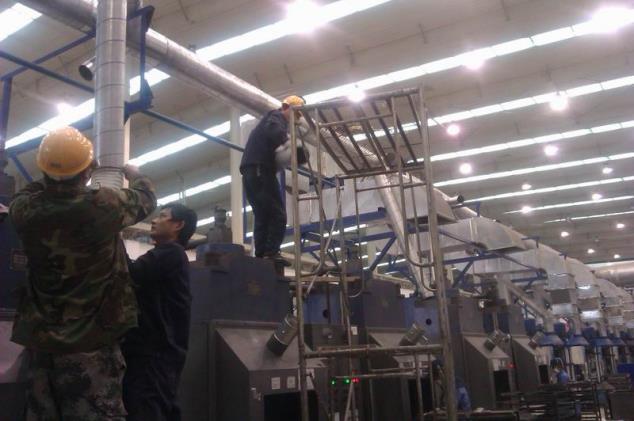

格力电器-废旧家电拆解生产线粉尘集收治理
